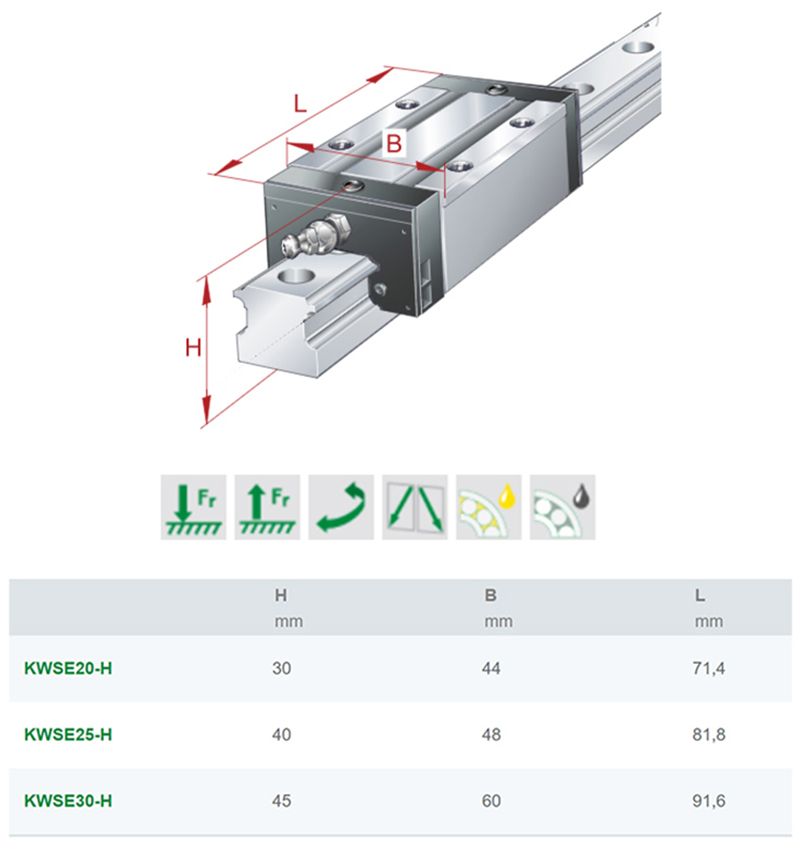

KWSE20HL六列直線循環滾珠軸承及導軌組件
特性 直線循環滾珠軸承及導軌組件 KUSE 是滿滾珠的系統并已預載。
可用于行程沒有限制、高載荷或極高載荷、剛性要求高或極高的工況。
系統包括至少一個滿滾珠滑塊、一根導軌及塑料填塞片。
系統可拆分開來訂購滑塊 KWSE 和導軌 TKSD 或者作為一個單元KUSE。在一個單元中,一個或多個滑塊安裝在一根導軌上。

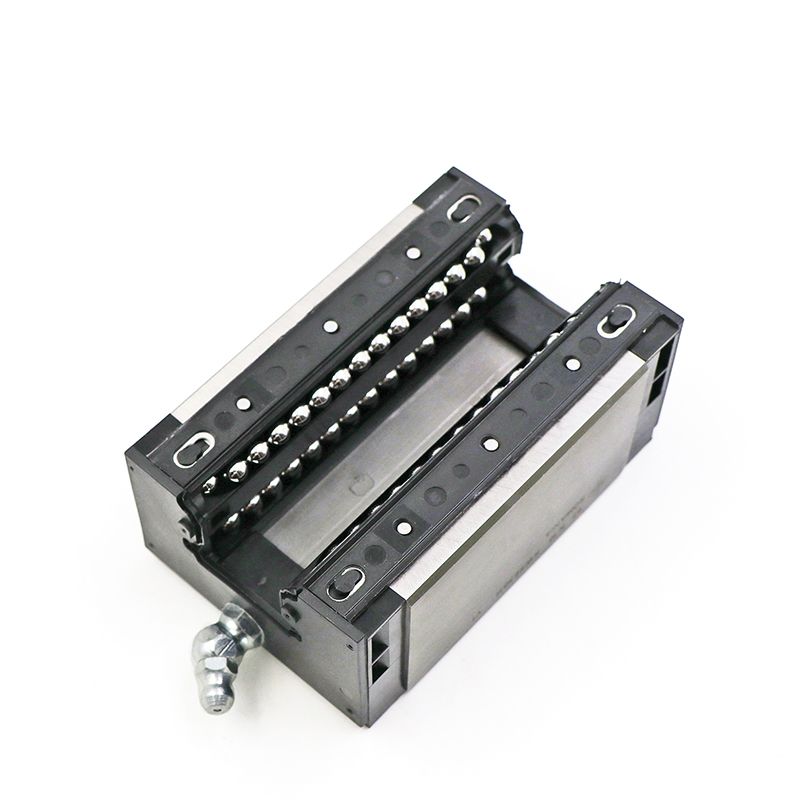

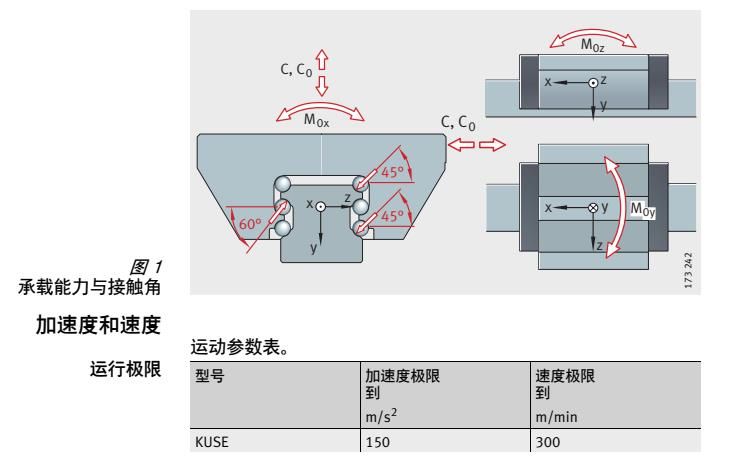

承載能力 該直線循環滾珠軸承及導軌組件有六列滾珠。四列外部滾珠的接觸角為 45° 兩列內部滾珠的接觸角為 60°,圖 1。
四列滾珠承載壓力,兩列滾珠承載拉力,六列滾珠承載側向力。
系統可承受所有軸向的載荷 – 除運動方向以外 – 以及繞各個軸的扭矩,圖 1。
